แผนบำรุงรักษาระบบระบายอากาศโรงงาน: ตาราง PM และ Checklist

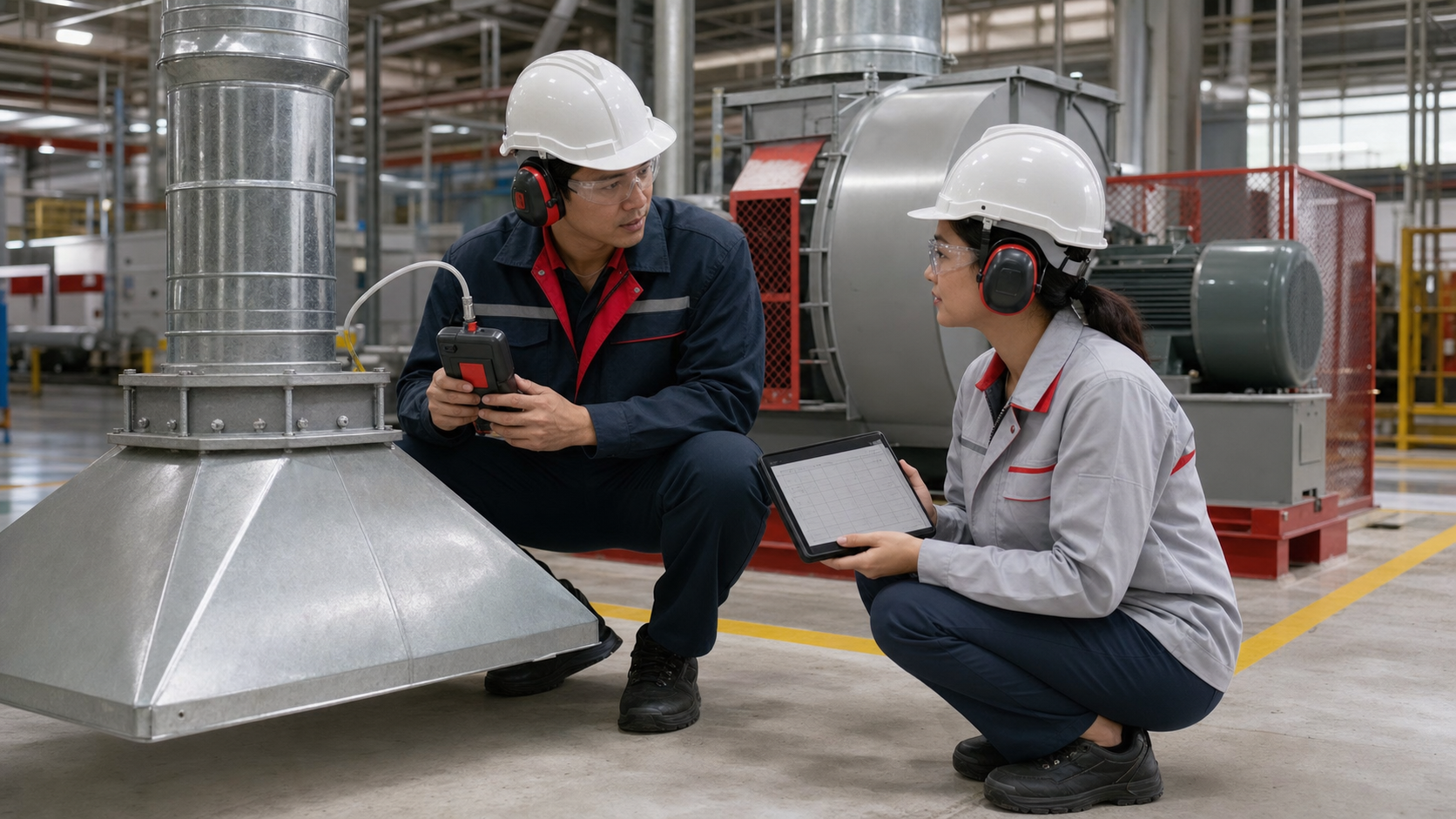

วิศวกรและทีม EHS ตรวจระบบระบายอากาศโรงงานด้วยเครื่องวัดความดันและ Checklist

ผู้จัดทำ: VENTCLEAN Thailand เผยแพร่: อัปเดต:

คำตอบสั้น: แผนบำรุงรักษาระบบระบายอากาศโรงงานที่ใช้ได้จริงต้องเริ่มจากทะเบียนทรัพย์สินและค่าพื้นฐาน ไม่ใช่เริ่มจากตาราง “ล้างทุก 6 เดือน” เพียงบรรทัดเดียว ขั้นตอนหลักคือ ระบุแหล่งกำเนิดและระบบที่ควบคุม แบ่งความสำคัญ บันทึกสภาวะอ้างอิง กำหนดรายการตรวจและ trigger ซ่อม/ทำความสะอาด ควบคุมพลังงานและ permit แล้วทบทวนแนวโน้มจากบันทึก ความถี่ต้องปรับตามชนิดฝุ่น ไอ ละอองหรือควัน ชั่วโมงผลิต ความเสี่ยงต่อคน/กระบวนการ สภาพอุปกรณ์ คู่มือผู้ผลิต และข้อกำหนดที่ใช้กับโรงงานนั้น

บทความนี้เป็นโครงสำหรับฝ่ายโรงงาน EHS วิศวกรรม ซ่อมบำรุง จัดซื้อ และผู้ควบคุมผู้รับเหมา ใช้สร้าง Preventive Maintenance หรือ PM สำหรับ local exhaust ventilation และระบบระบายอากาศที่เกี่ยวข้อง ไม่ใช่ตารางกฎหมายสำเร็จรูป และไม่ควรใช้แทนการออกแบบโดยวิศวกร การประเมินอันตราย คู่มือผู้ผลิต มาตรการ Lockout/Tagout, work permit, confined space หรือข้อกำหนดเฉพาะของกระบวนการ

หมายเหตุเกี่ยวกับภาพ: ภาพปกและภาพการวัดในบทความสร้างด้วย AI เพื่ออธิบายแนวคิด ไม่ใช่ภาพผลงานจริงของ VENTCLEAN Thailand

ทำไม “ล้างท่อปีละครั้ง” ยังไม่ใช่แผน PM

ระบบระบายอากาศทำหน้าที่มากกว่าพาท่อให้สะอาด อาจต้องจับมลพิษที่แหล่งกำเนิด ขนส่งฝุ่นหรือไอผ่านท่อ แยกมลพิษ รักษาความดันของพื้นที่ และปล่อยอากาศตามเงื่อนไขที่กำหนด การทำความสะอาดเป็นเพียงหนึ่งกิจกรรมในวงจรตรวจ วัด บำรุง ซ่อมและยืนยันสมรรถนะ

กิจกรรม วัตถุประสงค์ ตัวอย่างผลลัพธ์
Operator check สังเกตอาการเปลี่ยนแปลงระหว่างการผลิต ควันล้น เสียง/การสั่นผิดปกติ alarm หรือค่าหน้าจอ
Inspection ค้นหาความเสียหาย การอุดตัน การรั่ว และการเปลี่ยน setting ภาพ checklist defect list และระดับความสำคัญ
Measurement เปรียบเทียบสภาวะกับ baseline ภายใต้เงื่อนไขที่บันทึก static pressure, pressure drop, airflow, velocity, current, vibration
Cleaning นำสิ่งสะสมออกจากส่วนที่กำหนดโดยไม่กระจายอันตราย ขอบเขต วิธีทำ ของเสีย และภาพก่อน–หลัง
Repair/adjustment แก้ belt, bearing, fan, seal, damper, duct หรือ control ใบซ่อม อะไหล่ setting และผลทดสอบหลังซ่อม
Performance verification ยืนยันว่างานแก้ไขให้ระบบทำงานตามเกณฑ์ที่กำหนด ผลวัด จุดวัด เครื่องมือ เงื่อนไขเดินเครื่องและผู้อนุมัติ

หากไม่มี baseline และเกณฑ์ตัดสิน ภาพท่อสะอาดขึ้นไม่สามารถยืนยันว่าความเร็วลม การจับมลพิษ หรือการปล่อยอากาศดีขึ้น และหากไม่มีการตรวจชนิดสิ่งสะสม การเลือกวิธีทำความสะอาดอาจสร้างการฟุ้งกระจาย การติดไฟ ปฏิกิริยาเคมี หรือปัญหาของเสียเพิ่มขึ้น

แผนที่ระบบ: มองจากแหล่งกำเนิดถึงจุดปล่อย

เริ่มจากทำแผนที่ความสัมพันธ์ ไม่ควรขึ้นทะเบียนเฉพาะพัดลม ระบบหนึ่งชุดอาจประกอบด้วย:

  1. แหล่งกำเนิด: เครื่องจักร จุดเท ฝุ่นจากการขัด ไอจากถัง ควันเชื่อม ความร้อน หรือกระบวนการอื่น
  2. Hood/enclosure/capture point: จุดรับมลพิษ ซึ่งตำแหน่งและการรบกวนของลมมีผลต่อการจับ
  3. Duct และ fitting: ท่อตรง ข้องอ branch, damper, blast gate, flexible connection และ access point
  4. Air cleaner: filter, cyclone, scrubber, cartridge, baghouse หรืออุปกรณ์แยกชนิดอื่น
  5. Fan และ drive: impeller, housing, shaft, bearing, belt/coupling, motor และฐาน
  6. Stack/discharge: ปลายปล่อย ตำแหน่งรับอากาศใหม่ และสภาพ weather protection
  7. Make-up/replacement air: อากาศที่เข้ามาทดแทน ซึ่งอาจกระทบการเปิดประตู ความดันและ capture
  8. Control และ monitoring: sensor, VFD, interlock, alarm, gauge, BMS/SCADA และ setpoint

แต่ละรายการต้องเชื่อมกับ process line และพื้นที่ที่ให้บริการ หากพัดลมหนึ่งตัวรับหลาย branch ต้องระบุความสัมพันธ์ เพราะการปิด blast gate หรือเพิ่มจุดดูดใหม่อาจเปลี่ยนสมดุลทั้งระบบ

ขั้นที่ 1: สร้างทะเบียนทรัพย์สินที่ตามรอยได้

กลุ่มข้อมูล ช่องที่ควรมี
ตัวตน System ID, equipment tag, อาคาร/ชั้น/line, process owner
หน้าที่ แหล่งกำเนิด ชนิดมลพิษ จุดที่ต้องควบคุม และพื้นที่ที่ได้รับผล
แบบและคู่มือ P&ID/duct layout, fan curve, design data, O&M manual, revision ล่าสุด
อุปกรณ์ Hood, duct, cleaner, fan, motor, stack, make-up air, controls และ access
ค่าพื้นฐาน จุดวัด หน่วย สภาวะเดินเครื่อง วันที่ เครื่องมือ และค่าที่อนุมัติ
ความสำคัญ ผลต่อคน กระบวนการ คุณภาพ สิ่งแวดล้อม ไฟไหม้/ระเบิด และเวลาหยุดผลิต
งานบำรุง รายการตรวจ ความถี่ ผู้รับผิดชอบ trigger และ spare parts
ประวัติ defect, work order, การทำความสะอาด/ซ่อม การเปลี่ยน setting และผลหลังงาน

ใช้รหัสเดียวกันบนแบบ ป้ายเครื่อง work order รูปภาพและรายงาน หลีกเลี่ยงชื่อทั่วไป เช่น “พัดลมโซน A” หากมีหลายตัวหรือมีการเปลี่ยน line ในอนาคต

ขั้นที่ 2: จัดกลุ่มอันตรายก่อนเลือกวิธีบำรุงรักษา

คำว่า “ฝุ่น” ไม่เพียงพอสำหรับกำหนดอุปกรณ์หรือวิธีทำงาน อย่างน้อยต้องบันทึกว่าระบบขนส่งอะไร และข้อมูลใดได้รับการยืนยัน:

  • ฝุ่นแห้ง ฝุ่นเหนียว เส้นใย ผงละเอียด หรืออนุภาคที่ตกตะกอนง่าย
  • ไอ ละอองน้ำมัน mist, fume, vapor หรือควัน
  • สารกัดกร่อน สารไวไฟ/ติดไฟ สารที่อาจเกิดปฏิกิริยา หรือสารที่มีข้อกำหนดด้านสุขภาพ
  • อุณหภูมิ ความชื้น การควบแน่น และโอกาสที่วัสดุจะเกาะตัว
  • ความเข้ากันได้กับน้ำ สารทำความสะอาด เครื่องดูดฝุ่นและอุปกรณ์ไฟฟ้า
  • ประเภทของเสียหลังนำออกและเส้นทางกำจัดที่อนุญาต

หากไม่ทราบชนิดวัสดุ ต้องหยุดและให้ผู้รับผิดชอบ EHS/process ประเมิน ไม่ควรทดลองเป่า ฉีดน้ำ ดูดหรือขูดเพียงเพราะลักษณะคล้ายฝุ่นทั่วไป ระบบที่เกี่ยวกับ combustible dust, solvent หรือสารอันตรายต้องมีมาตรการเฉพาะซึ่งบทความทั่วไปไม่สามารถกำหนดแทนได้

ขั้นที่ 3: กำหนด criticality เพื่อใช้งบกับจุดที่สำคัญ

จัดคะแนนอย่างน้อย 5 ด้าน ได้แก่ ผลต่อการสัมผัสของพนักงาน ผลต่อการปล่อยสิ่งแวดล้อม ผลต่อไฟไหม้/ระเบิด ผลต่อคุณภาพ/กระบวนการ และเวลาหยุดผลิต จากนั้นเพิ่มปัจจัยตรวจพบยาก เช่น ท่ออยู่เหนือฝ้า ไม่มี access หรือไม่มี gauge

ระดับ ตัวอย่างลักษณะ แนวทางควบคุม
Critical ความล้มเหลวอาจทำให้เกิดอันตรายรุนแรง ผิดข้อกำหนด หรือหยุด line หลัก monitoring/inspection ถี่ มี alarm, spare และแผนฉุกเฉินที่ทดสอบแล้ว
High สมรรถนะลดลงกระทบคน คุณภาพหรือกำลังผลิตอย่างมีนัยสำคัญ PM ตามสภาพและแนวโน้ม มี trigger ชัดและเวลาตอบสนองกำหนด
Medium มีผลต่อพื้นที่จำกัดและมีทางควบคุมชั่วคราวที่อนุมัติ ตรวจเป็นรอบและติดตาม defect ไม่ให้ค้างเกินกำหนด
Low ผลกระทบต่ำและตรวจพบง่าย operator check และ PM ตามคู่มือ/ประวัติ

การให้คะแนนไม่ควรทำโดยฝ่ายซ่อมบำรุงคนเดียว ควรมี process owner, EHS, engineering และ production เพื่อให้มองเห็นผลกระทบที่ต่างกัน

ขั้นที่ 4: บันทึก baseline ที่เปรียบเทียบได้

OSHA Technical Manual ด้าน industrial ventilation แนะนำให้เก็บแบบ specifications, fan curves และข้อมูลการออกแบบ พร้อมจัดโปรแกรมตรวจตามสภาพการใช้งาน แหล่งเดียวกันยกตัวอย่างการตรวจ hood, duct, access door, blast gate, static pressure, pressure drop ของ air cleaner และสภาพ fan ตามรอบที่ต่างกัน หลักสำคัญคือค่าที่วัดต้องมีบริบท ไม่ใช่ตัวเลขโดด ๆ

สำหรับแต่ละ baseline ควรบันทึก:

  • วันที่ เวลา ผู้วัด และเครื่องมือ/วันสอบเทียบที่เกี่ยวข้อง
  • สถานะการผลิต วัตถุดิบ อัตราป้อน จำนวนเครื่องที่เดิน และช่วง load
  • fan speed หรือ VFD frequency, damper/blast gate position และ filter condition
  • ประตู/หน้าต่างหรือ make-up air ที่มีผลต่อความดัน
  • จุดวัดและวิธีวัดที่ทำซ้ำได้
  • ค่า design/commissioning ถ้ามี และช่วงการยอมรับที่ผู้รับผิดชอบอนุมัติ
  • ข้อจำกัด เช่น จุดวัดไม่เหมาะ flow profile ไม่คงที่ หรือเครื่องมือไม่ครอบคลุมช่วง

การวัดก่อนล้างตอน line เต็มกำลัง แล้ววัดหลังล้างตอนโหลดต่ำ ไม่สามารถนำมาอ้างเปอร์เซ็นต์การปรับปรุงโดยตรง หากเงื่อนไขต่างกันต้องเปิดเผยและเรียกผลว่า observation ไม่ใช่การเปรียบเทียบสมรรถนะที่ควบคุมแล้ว

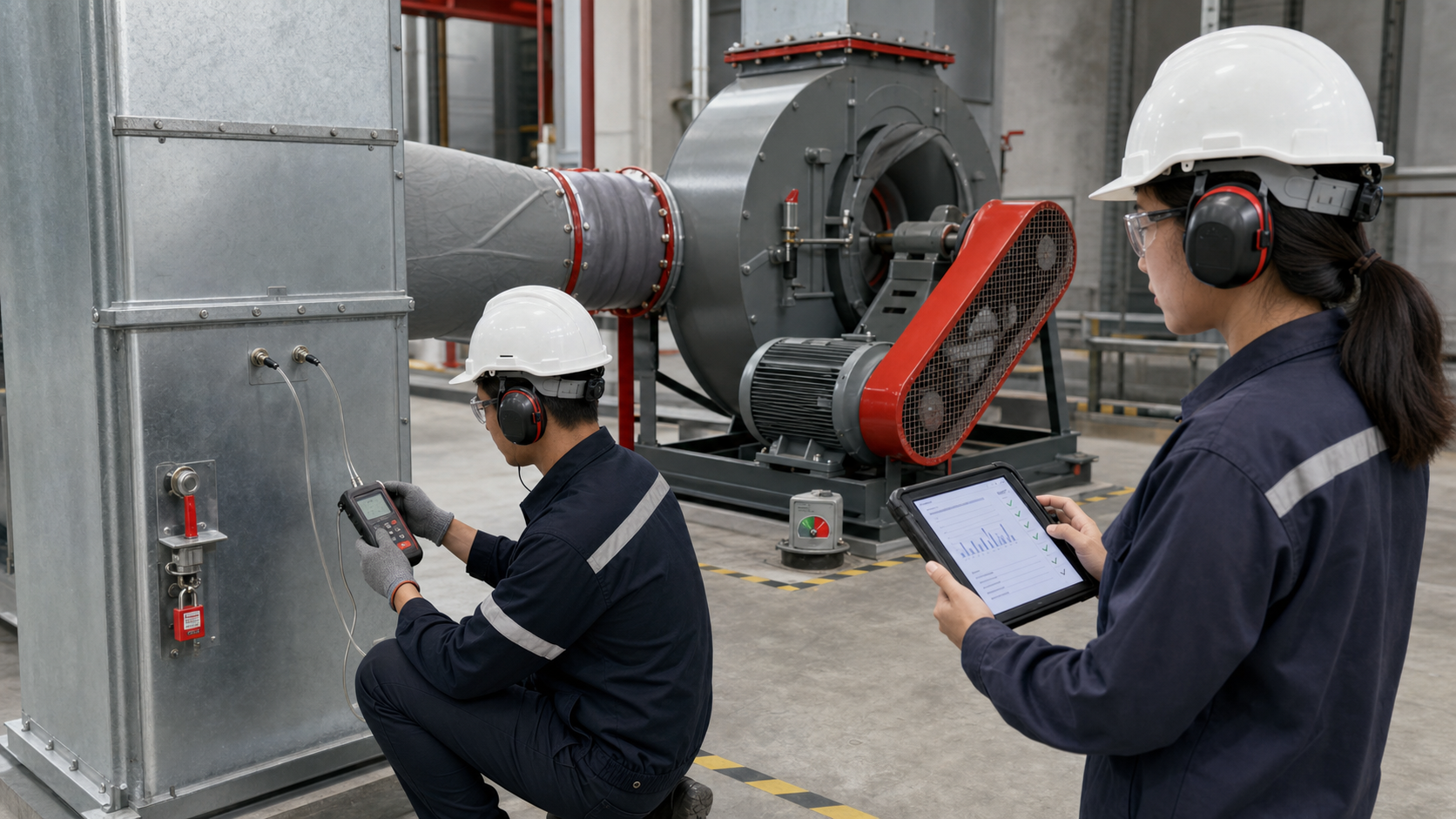

ช่างวัด Static Pressure และบันทึกค่าพื้นฐานของพัดลมระบายอากาศโรงงาน
ภาพประกอบสร้างด้วย AI: ตัวอย่างการวัดค่าพื้นฐานและบันทึกแนวโน้ม ไม่ใช่ภาพผลงานจริงของ VENTCLEAN Thailand

ขั้นที่ 5: ออกแบบรายการตรวจตามชิ้นส่วน

ตัวอย่าง checklist บำรุงรักษาระบบระบายอากาศของ OSHA ครอบคลุมแหล่งกำเนิด hood, duct, air cleaner, fan, motor, replacement air และค่าการวัด สามารถใช้เป็นโครงถาม แต่ต้องปรับให้ตรงกับอันตรายและระบบจริง

Hood และจุดรับมลพิษ

  • ตำแหน่ง hood เปลี่ยนจากแบบหรือถูกเครื่องจักร/วัสดุบังหรือไม่
  • มีความเสียหาย รอยรั่ว คราบ หรือชิ้นส่วนหลวมหรือไม่
  • พนักงานปฏิบัติงานในตำแหน่งที่รบกวน capture หรือไม่
  • มีลมขวางจากพัดลม ประตูหรือ make-up air หรือไม่
  • ค่าที่ใช้เป็น indicator เช่น hood static pressure อยู่ในแนวโน้มใด

Duct, branch, damper และ access

  • การรั่ว การกัดกร่อน การบุบ รอยต่อ และ support/hanger
  • การอุดตันหรือวัสดุตกสะสม โดยเฉพาะท่อแนวนอน ข้องอและจุดเปลี่ยนขนาด
  • blast gate/damper setting เทียบกับค่าที่อนุมัติ
  • access door อยู่ครบ ปิดสนิทและไม่ถูกกีดขวาง
  • มีการต่อ branch ใหม่ ถอดเครื่องจักร หรือเปลี่ยน routing โดยไม่อัปเดตแบบหรือไม่

Air cleaner

  • pressure drop และแนวโน้มเทียบ baseline/คู่มือ
  • สภาพ filter, cartridge, bag, separator, nozzle หรือส่วนที่ตรงกับชนิดอุปกรณ์
  • ระบบ pulse/cleaning, hopper, drain และการจัดการวัสดุ
  • การรั่ว bypass หรืออากาศเข้าปลอม
  • ระดับวัสดุและสัญญาณเตือนทำงานหรือไม่

Fan, drive และ motor

  • ทิศหมุน RPM/ความถี่ VFD และสภาพ impeller/housing
  • คราบบนใบพัด การกัดกร่อน รอยแตก และ balance weight
  • belt tension/alignment, pulley, coupling, guard และฐานยึด
  • bearing, lubrication, temperature, vibration และเสียง
  • motor current, temperature, terminal และการป้องกันสภาพแวดล้อม
  • flexible connection, inlet/outlet และการรั่ว

Replacement air และ controls

  • ช่องรับอากาศไม่ถูกปิดหรืออุดตัน
  • แรงที่ประตู ลมรบกวน และความดันพื้นที่เปลี่ยนหรือไม่
  • interlock, alarm, sensor และ gauge มีสถานะเชื่อถือได้
  • setpoint หรือ logic ถูกเปลี่ยนหรือ override โดยไม่มีบันทึกหรือไม่

ขั้นที่ 6: ใช้ความถี่เป็น “จุดเริ่มต้น” แล้วปรับด้วยข้อมูล

OSHA Technical Manual ยกตัวอย่างการดู hood/duct/access/ค่าความดันแบบรายวัน ตรวจ air cleaner capacity และ fan housing/belt แบบรายสัปดาห์ และตรวจส่วนประกอบของ air cleaner แบบรายเดือน พร้อมระบุชัดว่าประเภทและความถี่ขึ้นอยู่กับการใช้งานและปัจจัยอื่น ตารางต่อไปจึงเป็นตัวอย่างโครง ไม่ใช่ขั้นต่ำทางกฎหมายหรือค่าที่เหมาะกับทุกโรงงาน:

รอบตัวอย่าง รายการ ผู้รับผิดชอบ Trigger เร่งงาน
ทุกกะ/รายวัน สถานะระบบ ควัน/ฝุ่นล้น alarm เสียง/สั่น ค่าหน้าจอ และสิ่งกีดขวาง hood Operator ค่าออกนอกช่วง ระบบหยุด หรือเห็นการปล่อยผิดปกติ
รายสัปดาห์ fan housing, belt ที่ดูได้อย่างปลอดภัย, hopper/waste, air cleaner capacity Maintenance คราบเร็ว belt เสื่อม ระดับของเสียผิดปกติ
รายเดือน air cleaner component, access, damper setting, leakage และแนวโน้ม pressure drop Maintenance/EHS แนวโน้มเปลี่ยนต่อเนื่องหรือเกิน trigger
รายไตรมาส/ตาม criticality ตรวจ duct/fan เชิงลึก ค่า indicator และ defect ที่เข้าถึงยาก Qualified team process change, shutdown, incident หรือ performance complaint
ช่วง shutdown ใหญ่ เปิดตรวจ/ทำความสะอาด/ซ่อมส่วนที่ต้องหยุดผลิตและทดสอบหลังงาน Engineering + contractor ประวัติสะสมถึง trigger หรือข้อกำหนดเฉพาะ
หลังเปลี่ยนแปลง ทบทวนแบบ balance/control และ baseline ใหม่ Engineering/EHS เพิ่มเครื่อง เปลี่ยนวัตถุดิบ fan, filter, duct หรือ production rate

โรงงานควรทดลองรอบเริ่มต้น เก็บแนวโน้ม 2–3 รอบ แล้วให้ทีมที่มีอำนาจอนุมัติการปรับ โดยต้องไม่ยาวกว่าข้อกำหนดที่บังคับใช้หรือคู่มือผู้ผลิต

ขั้นที่ 7: เขียน trigger ให้ชัดกว่าคำว่า “สกปรก”

Trigger อาจเป็นค่าตัวเลข สภาพที่สังเกต หรือเหตุการณ์ ตัวอย่างเช่น:

  • pressure drop ของ filter/collector ออกนอกช่วงที่ผู้ผลิตหรือวิศวกรกำหนด
  • hood static pressure หรือ indicator เปลี่ยนจาก baseline เกินช่วงที่อนุมัติ
  • เห็นฝุ่น/ไอหลุดออกจาก capture zone ในสภาวะผลิตอ้างอิง
  • คราบในท่อถึงระดับที่กำหนดด้วยวิธีตรวจซ้ำได้
  • motor current, bearing temperature หรือ vibration มีแนวโน้มผิดปกติ
  • fan/collector alarm, interlock หรือ monitoring ไม่ทำงาน
  • มีการเปลี่ยนวัตถุดิบ สูตร อัตราผลิต เครื่องจักรหรือ ventilation layout
  • เกิด incident, fire, spill, blockage หรือ prolonged shutdown

ค่าตัดสินต้องมาจาก design data คู่มือผู้ผลิต commissioning/risk assessment หรือการอนุมัติทางวิศวกรรม ไม่ควรคัดลอกค่าจากอีกโรงงานโดยไม่ตรวจความเหมือนของระบบ

ขั้นที่ 8: วางแผนความปลอดภัยก่อนเปิดท่อหรือพัดลม

งานบำรุงรักษาอาจมีพลังงานไฟฟ้า การหมุน แรงดัน/สุญญากาศ พลังงานสะสม สารตกค้าง งานบนที่สูง พื้นที่อับอากาศ และอันตรายจาก process ผู้รับผิดชอบต้องกำหนด:

  • work scope, isolation boundary และผู้มีอำนาจหยุด/คืนระบบ
  • Lockout/Tagout และการตรวจยืนยันสภาวะปลอดพลังงาน
  • permit สำหรับงานบนที่สูง งานร้อน พื้นที่อับอากาศ หรืออันตรายเฉพาะ
  • ข้อมูลสาร PPE อุปกรณ์ดูด/กักเก็บ และวิธีป้องกันการฟุ้งกระจาย
  • การประสานงาน production, EHS, fire protection และผู้รับเหมาหลายทีม
  • เส้นทางของเสีย ภาชนะ ฉลาก พื้นที่พักและการกำจัด
  • hold point เมื่อพบวัสดุไม่ทราบชนิด ความเสียหาย หรือขอบเขตต่างจากแบบ
  • ขั้นตอนตรวจภายใน ประกอบคืน ถอด lock/tag และ start-up

ห้ามให้ผู้รับเหมาทำความสะอาดตัดสินใจคืนพลังงานเองหากไม่ได้รับมอบอำนาจตามขั้นตอน และห้ามเริ่ม fan เพียงเพื่อ “เป่าท่อให้แห้ง” โดยไม่ประเมินว่าจะพาสิ่งปนเปื้อนไปที่ใด

ขั้นที่ 9: ตรวจรับด้วยหลักฐาน 4 ชั้น

1. หลักฐานขอบเขต

แสดง System ID, component, access point, พื้นที่ที่ทำและพื้นที่ไม่รวม จุดเข้าไม่ถึงต้องมีเหตุผลและภาพ ไม่ควรใช้ภาพ fan หนึ่งจุดแทนท่อทั้งระบบ

2. หลักฐานสภาพ

ภาพก่อน–หลังจากตำแหน่งเดียวกัน บันทึกคราบ ความเสียหาย การรั่ว/กัดกร่อน และ defect ที่ต้องซ่อม แยกสิ่งที่นำออกได้จากความเสียหายของวัสดุ

3. หลักฐานการคืนสภาพ

access door, guard, damper, sensor, flexible joint และ insulation กลับครบ ไม่มีเครื่องมือ/เศษวัสดุค้าง การจัดการของเสียเสร็จ และพื้นที่พร้อมคืนให้ production

4. หลักฐานสมรรถนะ

เมื่อสัญญารวมการยืนยันสมรรถนะ ต้องบันทึกจุดวัด เครื่องมือ เงื่อนไขผลิต fan speed/damper/filter และค่าก่อน–หลังที่เทียบกันได้ หากเงื่อนไขไม่เท่ากันให้ระบุข้อจำกัด หลีกเลี่ยงคำกล่าวว่า “ประสิทธิภาพเพิ่ม 30%” จากค่าที่วัดคนละสภาวะ

ขั้นที่ 10: ทำรายงานให้กลายเป็นข้อมูล PM ไม่ใช่แฟ้มรูป

รายงานแต่ละรอบควรอัปเดตทะเบียนและ trend:

  • defect เดิมปิดแล้วหรือยัง และใช้เวลาปิดกี่วัน
  • ค่าความดัน กระแส การสั่นหรือ indicator เปลี่ยนทิศทางใด
  • วัสดุสะสมเร็วขึ้นในจุดใด และสัมพันธ์กับ process change หรือไม่
  • งานทำความสะอาดให้ผลนานเท่าใดก่อนค่ากลับมา
  • อะไหล่ใดเสียซ้ำ และควรแก้ root cause หรือ redesign หรือไม่
  • access ไม่พอทำให้ตรวจไม่ได้กี่รอบ และใครเป็นเจ้าของ action
  • ความถี่รอบถัดไปควรคง เพิ่มหรือลด พร้อมเหตุผลและผู้อนุมัติ

ตั้งชื่อไฟล์และรูปด้วย System ID, component, date และตำแหน่ง หลีกเลี่ยงชื่อ “before1.jpg” เพราะตรวจย้อนกลับไม่ได้เมื่อมีหลายระบบ

ข้อกำหนดในประเทศไทยต้องตรวจอย่างไร

ข้อกำหนดที่ใช้จริงขึ้นกับประเภทโรงงาน กระบวนการ สารที่เกี่ยวข้อง และเงื่อนไขของสถานประกอบกิจการ ประกาศกระทรวงอุตสาหกรรม เรื่อง การจัดทำรายงานชนิดและปริมาณสารมลพิษที่ระบายออกจากโรงงาน พ.ศ. 2558 ระบุประเภทโรงงาน วิธีได้มาของข้อมูล การตรวจวัด และการรายงานตามกรณี แต่ไม่ได้กำหนดรอบทำความสะอาดระบบระบายอากาศเดียวสำหรับทุกโรงงาน โรงงานจึงต้องตรวจใบอนุญาต เงื่อนไข EIA/มาตรการเฉพาะ ประเภทแหล่งปล่อย และประกาศฉบับปัจจุบันที่ใช้กับสถานที่จริง

สำหรับงานที่เกี่ยวข้องกับสารเคมีอันตราย กองความปลอดภัยแรงงานของกรมสวัสดิการและคุ้มครองแรงงานรวบรวม กฎกระทรวงและประกาศที่เกี่ยวข้องกับสารเคมีอันตราย พ.ศ. 2556 รวมถึงหลักเกณฑ์การตรวจวัดและขีดจำกัดความเข้มข้น อย่างไรก็ดี บทความนี้ไม่วินิจฉัยว่าโรงงานใดเข้าข่ายข้อใด ผู้รับผิดชอบต้องตรวจชนิดสาร สภาพงาน ผลการประเมินความเสี่ยง และฉบับกฎหมายที่มีผลใช้บังคับกับสถานที่จริง

มาตรฐานและคู่มือต่างประเทศ เช่น OSHA Technical Manual: Industrial Ventilation และ NFPA 91 ช่วยตั้งคำถามทางเทคนิค แต่ไม่ใช่กฎหมายไทย และไม่ใช่หลักฐานว่าทุกข้อใช้กับทุกระบบ เจ้าของโรงงานควรให้ EHS วิศวกร ผู้ผลิตอุปกรณ์ และผู้เชี่ยวชาญกฎหมายตรวจข้อกำหนดฉบับที่ใช้จริง

ข้อมูลที่ควรเตรียมก่อนขอราคา

  • System ID และแผนผังจาก source ถึง discharge
  • ชนิดมลพิษ SDS/process information และข้อจำกัดด้านความปลอดภัย
  • จำนวน hood/branch ความยาว/ขนาดท่อโดยประมาณ air cleaner, fan และ access
  • แบบ O&M manual, fan curve และ baseline/commissioning ที่มี
  • ภาพตำแหน่งที่เข้าถึงได้อย่างปลอดภัยและประวัติรายงานเดิม
  • เวลา shutdown, production window, permit และ isolation owner
  • เกณฑ์ตรวจรับ ค่าที่ต้องวัด และรายงานที่ต้องส่ง
  • เส้นทางนำอุปกรณ์เข้า งานบนที่สูง นั่งร้าน/รถกระเช้า และข้อจำกัดพื้นที่
  • ประเภทของเสีย จุดล้าง/น้ำ/ไฟ และเงื่อนไขการกำจัด

หากยังไม่มีข้อมูลครบ ให้เริ่มจาก paid survey หรือการสำรวจแยกก่อนเสนอราคางานใหญ่ การให้ราคาจากจำนวนพัดลมอย่างเดียวเพิ่มความเสี่ยงที่ขอบเขตจริงไม่ตรงกับใบเสนอราคา

คำถามที่พบบ่อย

ระบบระบายอากาศโรงงานควรล้างทุกกี่เดือน

ไม่มีรอบเดียวสำหรับทุกระบบ ต้องพิจารณาชนิดสิ่งที่ขนส่ง criticality ชั่วโมงผลิต อัตราการสะสม ค่าจาก monitoring คู่มือผู้ผลิตและข้อกำหนดที่ใช้ กำหนดรอบตรวจเริ่มต้น แล้วใช้ trigger เพื่อสั่งล้าง/ซ่อมและปรับแผนจากข้อมูลจริง

ค่า pressure drop สูงแปลว่าต้องล้างท่อหรือไม่

ยังสรุปไม่ได้ อาจเกิดจาก filter/collector อุดตัน damper เปลี่ยน ท่ออุดตัน จุดวัดผิด fan speed เปลี่ยน หรือปัญหาอื่น ต้องดูตำแหน่งวัด trend และสภาวะระบบก่อนระบุสาเหตุ

ทำความสะอาดแล้วต้องวัด airflow ทุกครั้งหรือไม่

ขึ้นกับ criticality ขอบเขตสัญญาและเกณฑ์ของระบบ อย่างน้อยต้องมีการตรวจคืนสภาพและ indicator ที่เหมาะสม หากอ้างผลด้าน performance ควรวัดด้วยวิธีและเงื่อนไขที่เทียบ baseline ได้

ภาพก่อน–หลังเพียงพอสำหรับตรวจรับหรือไม่

ไม่เพียงพอถ้าไม่รู้ว่าถ่ายส่วนใด ภาพช่วยยืนยันสภาพพื้นผิวที่เห็น แต่ไม่ยืนยัน airflow, capture, ความสมบูรณ์ของส่วนที่เข้าไม่ถึง หรือการประกอบคืนทั้งหมด ต้องมี scope map, access list, defect/exclusion และผลทดสอบที่ตกลง

PM กับ predictive maintenance ต่างกันอย่างไร

PM ทำงานตามรอบและรายการที่กำหนด ส่วน predictive/condition-based ใช้แนวโน้ม เช่น pressure, vibration, current หรือสภาพคราบเพื่อวางงานก่อนเสีย โรงงานมักใช้ร่วมกัน โดย critical system มี monitoring มากกว่าอุปกรณ์ความสำคัญต่ำ

อ่านต่อในหัวข้อระบบระบายอากาศโรงงาน

สรุป: แผนที่ดีเชื่อม “อันตราย–อุปกรณ์–ข้อมูล–งาน” เข้าด้วยกัน

เริ่มจากรู้ว่าระบบควบคุมอะไรและประกอบด้วยอะไร จัด criticality เก็บ baseline แล้วกำหนด inspection, measurement, cleaning และ repair แยกกัน ความถี่เป็นเพียงจุดเริ่มต้น ต้องมี trigger, ผู้รับผิดชอบ, permit, เกณฑ์ตรวจรับและการทบทวนแนวโน้ม วิธีนี้ช่วยลดงานล้างตามปฏิทินที่ไม่แก้สาเหตุ และทำให้ฝ่าย EHS, production, engineering, maintenance, purchasing และผู้รับเหมาใช้หลักฐานชุดเดียวกัน
