Supply, Return, Fresh Air, Exhaust ต่างกันอย่างไร

ผู้จัดทำ: VENTCLEAN Thailand เผยแพร่: 2026-07-23

คำตอบสั้น: Supply, return, fresh/outdoor air และ exhaust duct มีหน้าที่ ทิศทางลม แหล่งสิ่งสะสมและความเสี่ยงต่างกัน จึงไม่ควรถูกเหมารวมเป็น “ท่อแอร์” ชุดเดียว ก่อนสำรวจหรือล้างต้องระบุว่าแต่ละท่อเชื่อมกับ AHU/FCU/fan ใด ให้บริการ zone ไหน และอากาศเดินจากจุดใดไปจุดใด

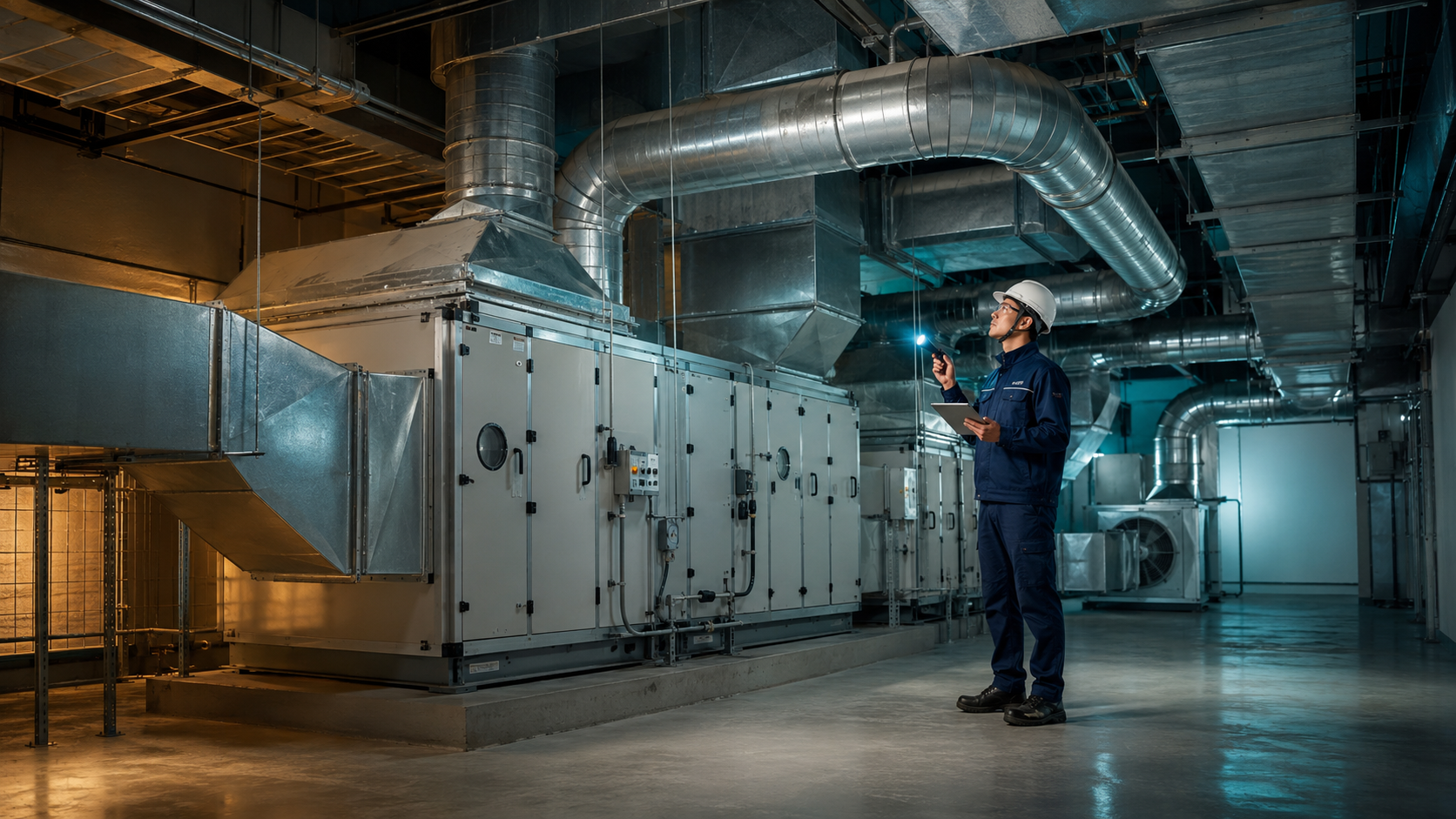

วิศวกรตรวจ AHU และเส้นทางท่อลมหลายประเภทในห้องเครื่อง — ภาพประกอบเชิงบรรณาธิการที่สร้างด้วย AI เพื่ออธิบายขั้นตอน ไม่ใช่ภาพผลงานจริงของ VENTCLEAN Thailand

คู่มือนี้ช่วยผู้ดูแลอาคาร จัดซื้อและผู้ควบคุมงานอ่านแบบ วางจุดตรวจ และเปรียบเทียบใบเสนอราคา โดยไม่แทนการออกแบบ ventilation, TAB/commissioning หรือการประเมินอันตรายของ exhaust process

ตารางเปรียบเทียบ 4 ระบบ

ประเภท	ทิศทางหลัก	จุดที่ควรตรวจร่วม	สิ่งที่มักพบ
Supply air	AHU/FCU ไปยังห้อง	filter, coil, fan, main/branch, diffuser	ฝุ่นที่ผ่าน/ข้าม filter เศษก่อสร้าง lining เสื่อม
Return air	ห้องกลับ AHU/return fan	grille, plenum, shaft, filter/mixing box	ฝุ่นจากพื้นที่ เส้นใย กระดาษ คราบเฉพาะกิจกรรม
Fresh/outdoor air	ภายนอกเข้า AHU/อาคาร	intake, louver, screen, damper, filter	ฝุ่นภายนอก ใบไม้ แมลง น้ำฝน มลพิษใกล้ intake
Exhaust air	พื้นที่ออกนอกอาคาร	hood/grille, duct, fan, discharge	ขึ้นกับแหล่ง: ฝุ่น ไอ กลิ่น ความชื้น ไขมัน หรือสาร process

คำว่า exhaust ครอบคลุมหลายระบบ ตั้งแต่ห้องน้ำ ห้องครัว ห้องสารเคมี ไปจนถึง local exhaust ในโรงงาน วิธีและความปลอดภัยจึงต้องเริ่มจากชนิดสิ่งที่ขนส่ง ไม่ใช้วิธีเดียวกันทั้งหมด

Supply air: ตรวจต้นทางก่อนปลายทาง

ฝุ่นบน diffuser ไม่ได้ยืนยันว่าท่อ supply ทั้งระบบสกปรก อาจมาจากฝุ่นในห้องที่เกาะจากการเหนี่ยวนำอากาศ รอยรั่วเหนือฝ้า filter bypass เศษงานปรับปรุง หรือวัสดุภายในเสื่อม จุดตรวจควรไล่จาก AHU filter–coil–fan ไป main duct, branch และ diffuser ที่ร้องเรียน พร้อมจุดเปรียบเทียบ

หากล้างเฉพาะ diffuser แต่ต้นทางยังปล่อยสิ่งสะสม ปัญหาอาจกลับ หากสั่งล้างท่อทั้งหมดจากภาพปลายทางจุดเดียวก็อาจใช้งบโดยไม่แก้สาเหตุ ใช้ Checklist สำรวจก่อนล้างท่อลม เพื่อกำหนด sampling plan

Return air: แหล่งฝุ่นจากพื้นที่และ plenum

Return รับอากาศจากพื้นที่ใช้งาน จึงสะสมตามกิจกรรม occupancy การจัดเก็บ การก่อสร้างและแรงดันห้อง อาคารบางแห่งใช้ ceiling plenum เป็นส่วนหนึ่งของ return path ทำให้ฝุ่นเหนือฝ้า สายไฟ วัสดุฉนวนและช่องเปิดมีผลต่อระบบ

ต้องแยก return grille cleaning, return duct cleaning และ plenum cleaning เพราะขอบเขต/การควบคุมฝุ่นต่างกัน หาก plenum มีวัสดุไม่ทราบชนิด งานเก่า หรือพื้นที่ไฟฟ้า ต้องประเมินก่อนใช้วิธีรบกวนฝุ่น

Fresh/outdoor air: Intake location สำคัญกว่าความสะอาดอย่างเดียว

สิ่งสะสมที่ louver/screen/filter อาจเป็นผลจากตำแหน่ง intake ใกล้ถนน cooling tower exhaust ครัว พื้นที่สูบบุหรี่ หรือ discharge อื่น การล้างเอาฝุ่นออกแต่ไม่แก้การดูดกลับ/น้ำฝน/ช่อง bypass อาจทำให้ปัญหากลับ

บันทึกตำแหน่งและระดับ intake เทียบแหล่งมลพิษใกล้เคียง
ตรวจ louver blade, screen, drain, seal และ corrosion
ตรวจ outdoor-air damper/actuator และ opening condition
ตรวจ prefilter/final filter fit และช่องลมข้าม
ระบุว่าท่อมี internal liner หรือความชื้นหรือไม่

Exhaust air: ต้องรู้สิ่งที่ระบบขนส่ง

ระบบตัวอย่าง	สิ่งที่ต้องรู้ก่อนเปิด/ล้าง	ขอบเขตที่มักเกี่ยวข้อง
ห้องน้ำ	ความชื้น ฝุ่น กลิ่น และการทำงานของ fan	grille, branch, main, fan, discharge
ครัวเชิงพาณิชย์	คราบไขมัน ความร้อน fire system และ access	hood–plenum–duct–fan–discharge
Dust collection	ชนิด/คุณสมบัติฝุ่น combustible/toxic/reactive	hood, duct, collector, fan, disposal
ไอ/สารเคมี	สาร process compatibility และ exposure control	capture hood, duct material, scrubber/fan

ห้ามใช้คำว่า “ฝุ่นทั่วไป” หากข้อมูลสารยังไม่ชัดเจน ระบบ industrial exhaust ต้องใช้ SDS/process information และผู้รับผิดชอบ EHS/วิศวกรรมกำหนดวิธี แยกจากงาน comfort HVAC

ทำไมสีบนแบบอย่างเดียวไม่พอ

แบบอาจล้าสมัย เปลี่ยนหลัง renovation หรือใช้ตัวย่อไม่เหมือนกัน ต้องเดินตรวจยืนยัน fan/AHU ID, arrow, grille/diffuser และจุดเชื่อมจริง หากมองไม่เห็น route ให้ทำสถานะ unverified/unknown ไม่เติมจากการคาดเดา

ข้อมูลขั้นต่ำใน system map:

equipment ID และ zone ที่บริการ
ประเภท air path และทิศทาง
main/branch/shaft/plenum และ terminal
filter, coil, fan, damper และ access
วัสดุท่อ/liner และสภาพที่เห็น
segment ที่ verified, inaccessible หรือ unknown

การล้างหนึ่งระบบกระทบอีกระบบอย่างไร

Supply และ return มักเชื่อมผ่าน AHU/mixing box การรบกวนฝุ่นใน return โดยไม่ isolate/contain อาจพาสิ่งสกปรกไป supply การล้างท่อแต่ปล่อย AHU fan/casing ปนเปื้อนอาจเกิด recontamination Fresh air ที่มี bypass อาจเพิ่มฝุ่นหลังงาน ส่วน exhaust บางระบบควรแยกเครื่องมือและการจัดการของเสียจาก comfort HVAC

ขอบเขตใบเสนอราคาที่ควรแยก

System/zone list แยก supply, return, fresh และ exhaust
route/ขนาด/วัสดุ/liner และ access count
AHU/FCU/fan/component ที่รวมและไม่รวม
terminal count แยก grille/diffuser/hood
วิธี isolation, containment และ negative pressure
ชนิดสิ่งสะสม/ข้อห้าม/วัสดุอันตรายที่ต้องประเมิน
shutdown, permit, ceiling/height/roof access
acceptance method, photo map และ restoration

จำนวน diffuser อย่างเดียวไม่บอกความยาว main duct, return path หรือ fresh/exhaust route จึงไม่ควรใช้เป็นตัวตั้งราคาเดียว

คำถามที่พบบ่อย

Return air สกปรกกว่าท่อ supply เสมอหรือไม่

ไม่เสมอ ขึ้นกับ filtration, activity, construction, leakage และ material ต้องตรวจจุดตัวแทน ไม่ใช้กฎเดียวกับทุกอาคาร

Fresh air duct ต้องล้างบ่อยกว่าหรือไม่

ไม่ตอบจากชื่อระบบ ต้องดู intake, screen/filter, น้ำฝน ฝุ่นภายนอกและผลตรวจ พร้อมแก้แหล่งก่อนกำหนดรอบ

Exhaust ห้องน้ำใช้วิธีเดียวกับท่อครัวได้หรือไม่

ไม่ควรสมมติ คราบ วัสดุ ความเสี่ยงและ fire requirement ต่างกัน ต้องกำหนด method ตามระบบ

ล้าง supply แล้วต้องล้าง return พร้อมกันหรือไม่

ขึ้นกับผลตรวจและความเสี่ยงปนเปื้อนกลับ หาก return สะอาดตามเกณฑ์อาจไม่ต้องล้าง แต่ต้องระบุการตรวจและ sequence

สรุป

คำว่า “ท่อแอร์” กว้างเกินไปสำหรับการสำรวจและเสนอราคา แยก air path ทิศทาง แหล่งสิ่งสะสมและอุปกรณ์ต้น–ปลายให้ชัด แล้วจึงตัดสินใจว่า segment ใดควรตรวจ ล้าง ซ่อม หรือไม่อยู่ใน scope

ดู บริการทำความสะอาดท่อลม หรือ ส่งแบบ AHU/duct และรายการ zone ให้ VENTCLEAN Thailand ช่วยจัด system map

แหล่งอ้างอิงหลัก

ตรวจสอบแหล่งอ้างอิงล่าสุดเมื่อ 23 กรกฎาคม 2026 เนื้อหานี้เป็นข้อมูลเพื่อวางแผน ไม่แทนการออกแบบ ventilation, fire/smoke control, process hazard assessment หรือข้อกำหนดของสถานที่
