วัดผลล้าง AHU ก่อน–หลัง | แรงดัน ลม และหลักฐาน

ผู้จัดทำ: VENTCLEAN Thailand เผยแพร่: 2026-07-23 อัปเดต: 2026-07-29

คำตอบสั้น: การวัดก่อน–หลังล้าง AHU จะมีความหมายก็ต่อเมื่อจุดวัด เครื่องมือ และสภาพการเดินระบบเทียบกันได้ ค่า airflow, differential pressure, temperature, motor current หรือพลังงานที่เปลี่ยนหลังงานยังไม่พิสูจน์ว่าเกิดจาก cleaning เพียงอย่างเดียว หาก filter, VFD, damper, valve, load, outdoor air หรือ control mode เปลี่ยนพร้อมกัน

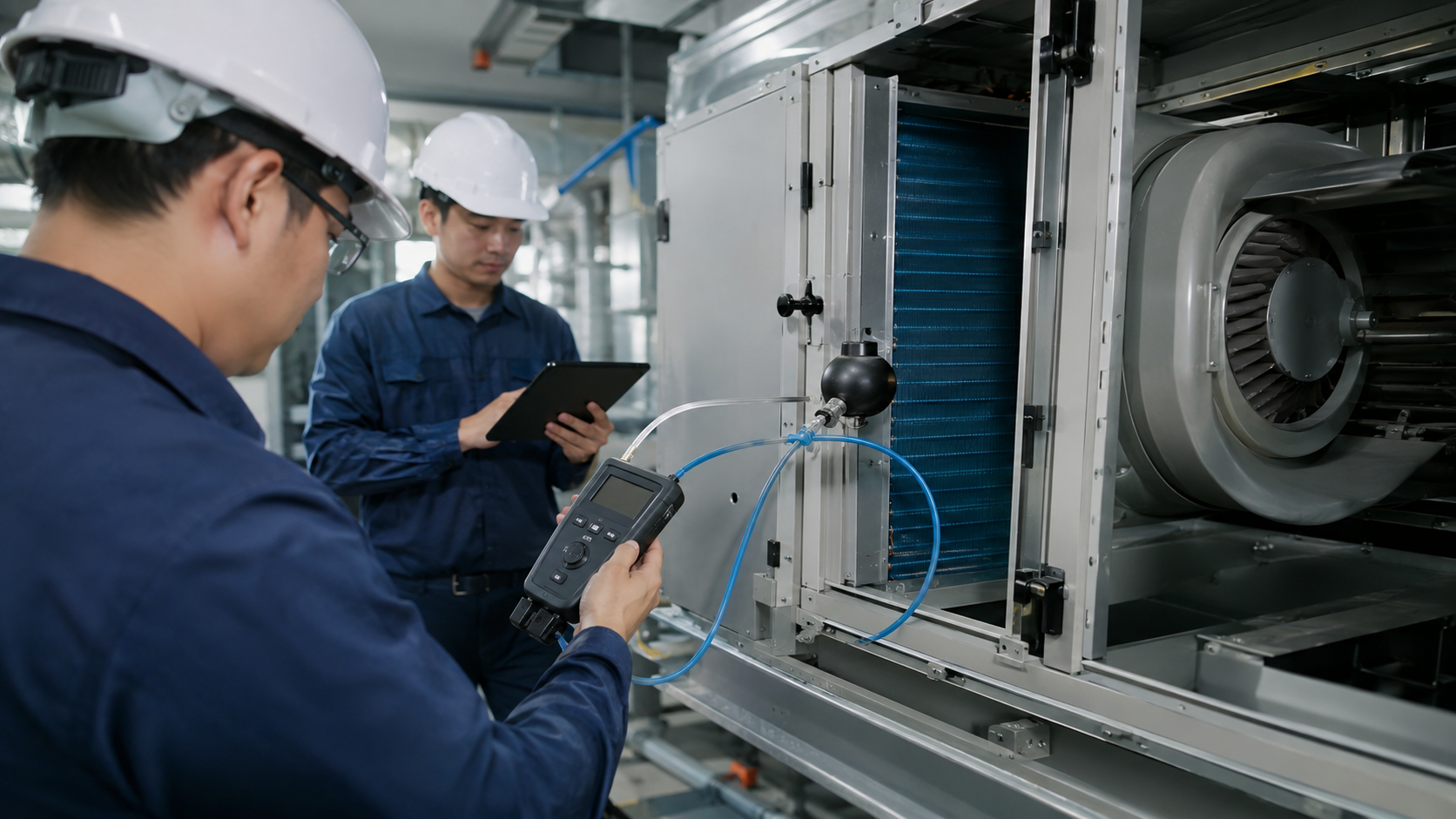

วิศวกรวัดแรงดันและบันทึกผลการทำงานของ AHU หลังทำความสะอาด — ภาพประกอบเชิงบรรณาธิการที่สร้างด้วย AI เพื่ออธิบายขั้นตอน ไม่ใช่ภาพผลงานจริงของ VENTCLEAN Thailand

บทความนี้ช่วยเจ้าของอาคาร วิศวกร ผู้ควบคุมงานและผู้รับเหมากำหนดแผนวัดที่ตอบคำถามจริง แยก “หลักฐานว่างานสะอาดตามขอบเขต” ออกจาก “หลักฐานว่าสมรรถนะระบบเปลี่ยน” และป้องกันตัวเลขเปอร์เซ็นต์ที่ไม่มีเงื่อนไขรองรับ

เริ่มจากเลือกคำถาม ไม่ใช่เลือกเครื่องมือ

คำถาม	หลักฐานขั้นต่ำ	สิ่งที่ยังสรุปไม่ได้
ทำความสะอาดครบหรือไม่	section map ภาพมุมเดิม รายการสิ่งสะสม/defect และ restoration	airflow หรือพลังงานดีขึ้น
coil resistance เปลี่ยนหรือไม่	ΔP จุดวัดเดิม airflow/condition เทียบได้ และ filter/damper คงที่	capacity ทั้งระบบ
ปริมาณลมเปลี่ยนหรือไม่	วิธี traverse/terminal measurement เดิม fan speed และ damper คงที่	สาเหตุทั้งหมดมาจากความสกปรก
การถ่ายเทความร้อนเปลี่ยนหรือไม่	temperature/flow/load และ control state ที่เพียงพอ	พลังงานประหยัดรายปี
พลังงานเปลี่ยนหรือไม่	meter trend ช่วงเวลาพอสมควร normalization และตัวแปรร่วม	ผลถาวรจากการวัดครั้งเดียว

หากโครงการต้องการเพียงตรวจรับ cleaning ภาพและ section checklist อาจเหมาะกว่าการเพิ่มเครื่องมือหลายชนิด แต่ถ้าจะรับรอง airflow หรือ energy ต้องยกระดับวิธีวัดและการควบคุมตัวแปร

ตัวแปรที่ต้องตรึงหรือบันทึกก่อนเทียบ

รหัส AHU จุดวัด วันที่ เวลา และผู้วัด
fan on/off, VFD frequency/speed และ control mode
ตำแหน่ง outdoor/return/supply damper และ VAV state
ชนิด อายุและสถานะ filter ก่อน–หลัง
valve position, chilled-water temperature/flow หรือ refrigeration state
พื้นที่ใช้งาน occupancy และ process load
outdoor/return air temperature และ humidity หากเกี่ยวข้อง
ประตู access/panel ที่เปิดหรือปิด และจุดรั่วชั่วคราว
งานอื่นที่ทำพร้อมกัน เช่น เปลี่ยน belt, filter, sensor, balancing หรือซ่อม damper

ถ้าตรึงไม่ได้ ให้รายงานค่าพร้อมตัวแปรและข้อจำกัด ไม่ควรบังคับให้เป็นเปอร์เซ็นต์ “ดีขึ้นจากการล้าง”

1. Visual cleanliness และหลักฐานราย section

เป็นชั้นหลักฐานพื้นฐานที่สุด ใช้ section map ของ AHU เพื่อระบุ filter, mixing box, coil, drain pan, fan, casing, damper และจุดที่เข้าถึงไม่ได้ ภาพก่อน–หลังต้องใช้รหัส ตำแหน่ง ทิศทางและมุมใกล้เคียงกัน พร้อมบอกว่าผิวเปียกหรือแห้ง

ภาพไม่ควรแทนการตรวจ defect เช่น fin ล้ม pan รั่ว insulation เปียก หรือ gasket เสีย เพราะสิ่งเหล่านี้อาจยังอยู่แม้ฝุ่นถูกนำออกแล้ว ใช้ Checklist ทำความสะอาด AHU เพื่อกำหนด hold point ก่อนปิด panel

2. Differential pressure วัดตรงไหนและตอบอะไร

ΔP เป็นความต่างระหว่างสองจุด ไม่ใช่ตัวเลขลอย ๆ ต้องระบุ upstream/downstream ของ component เช่น filter หรือ coil จุด tap ต้องเหมือนเดิม ท่อวัดไม่ตัน ไม่รั่ว และเครื่องมือมีช่วงเหมาะสม

ΔP filter

ใช้ติดตามความต้านทานของ filter เมื่อ airflow ใกล้เคียงกัน แต่การเปลี่ยน filter พร้อม cleaning ทำให้แยกผลไม่ได้ หาก filter ใหม่มีชนิด/ประสิทธิภาพต่างจากเดิม ค่าอาจเปลี่ยนแม้ระบบสะอาดขึ้น

ΔP coil

อาจช่วยบอกการเปลี่ยนความต้านทานผ่าน coil แต่ขึ้นกับ airflow และสภาพ coil ถ้าวัดก่อนที่ fan speed หนึ่งและหลังอีก speed หนึ่ง เปรียบเทียบตรง ๆ ไม่ได้ ควรบันทึกจุด tap และ seal หลังงาน

Static pressure ระบบ

ค่าที่ fan inlet/outlet หรือ duct ใช้วิเคราะห์ระบบได้เมื่อวางแผนจุดวัดถูกต้อง แต่ไม่ควรนำค่าจากคนละตำแหน่งหรือ reference มาหักลบกันโดยไม่มีแผนผัง

3. Airflow: terminal, duct traverse และค่าจาก BMS ต่างกัน

วิธี	เหมาะกับ	ข้อจำกัดสำคัญ
Flow hood ที่ diffuser/grille	เปรียบเทียบปลายทางหลายจุด	ชนิด diffuser การรั่ว ขอบเขตเครื่องมือและการวาง hood
Velocity grid ที่หน้า grille/coil	screening distribution	profile ไม่สม่ำเสมอและพื้นที่สุทธิ
Pitot traverse ใน duct	ปริมาณลมในท่อที่มีช่วงตรงเหมาะสม	ต้องมีจำนวนจุด ตำแหน่งและวิธีคำนวณ
Fan/BMS value	trend และ operating state	ขึ้นกับ sensor/algorithm/calibration ไม่ใช่ค่าตรวจรับอิสระเสมอไป

ควรใช้วิธีเดียวกัน จุดเดียวกัน และเงื่อนไขเดียวกันก่อน–หลัง หากระบบ VAV ให้ระบุ command/box state เพราะ airflow รวมอาจเปลี่ยนตามโหลดแม้ AHU ไม่เปลี่ยน

4. Temperature และการถ่ายเทความร้อน

ค่า entering/leaving air temperature ที่ coil ช่วยอธิบายสภาพ แต่การรับรอง capacity ต้องพิจารณา airflow, humidity/enthalpy, chilled-water flow/temperature หรือข้อมูล refrigerant ตามระบบ การวัดอุณหภูมิผิว coil หรือจุดเดียวไม่เพียงพอ

หากต้องการเทียบ “ความเย็นดีขึ้น” ให้กำหนด:

dry-bulb และ wet-bulb/relative humidity ที่ตำแหน่งเหมาะสม
เวลาให้ระบบเข้าสู่ steady condition
valve/VFD/damper command และ load
เครื่องมือและ response time
การคำนวณที่ใช้ หน่วยและ assumptions

5. Motor current, power และพลังงาน

กระแสมอเตอร์อาจเพิ่มหรือลดหลัง airflow เปลี่ยน ขึ้นกับชนิด fan/control จึงไม่ควรตีความว่า “ยิ่งต่ำยิ่งประหยัด” โดยอัตโนมัติ สำหรับ fan ที่ควบคุมรักษา static pressure การลด resistance อาจทำให้ VFD ปรับ speed; สำหรับระบบอื่น operating point อาจเปลี่ยนต่างกัน

การอ้างประหยัดพลังงานควรใช้ power/energy meter หรือ trend ที่เหมาะสมและช่วงข้อมูลพอ โดยปรับผลตามเวลาเดินเครื่อง load และสภาพอากาศ หากทำ cleaning พร้อม balancing, filter replacement หรือ control tuning ต้องรายงานเป็นมาตรการร่วม ไม่แจกผลทั้งหมดให้ cleaning

แผนวัด 3 ระดับตามเป้าหมาย

ระดับ	เป้าหมาย	รายการแนะนำ
A: ตรวจรับความสะอาด	ยืนยัน scope และ restoration	section map, ภาพมุมเดิม, defect/exclusion, drain/start-up check
B: ตรวจตัวชี้วัดระบบ	ดูแนวโน้ม resistance/airflow	A + ΔP, fan state, airflow จุดตัวแทน, temperature condition
C: วิเคราะห์สมรรถนะ/พลังงาน	คำนวณผลเชิงวิศวกรรม	B + calibrated instruments, measurement plan, load normalization และผู้วิเคราะห์

ไม่จำเป็นต้องเลือกระดับสูงสุดทุกงาน ระดับต้องสัมพันธ์กับมูลค่าการตัดสินใจและความแม่นยำที่ต้องการ

แบบฟอร์มบันทึกก่อน–หลังที่ควรมี

Objective และค่าที่จะใช้ตัดสิน
AHU/zone/component ID และจุดวัดในรูปหรือ drawing
เครื่องมือ รุ่น serial/range และสถานะสอบเทียบตามนโยบาย
หน่วย จำนวนครั้ง วิธีเฉลี่ย และผู้วัด
operating state: fan/VFD/damper/filter/valve/control
environment/load/time ก่อน–หลัง
raw readings ไม่ใช่เฉพาะเปอร์เซ็นต์สรุป
งานอื่นที่ทำพร้อมกันและ deviation จากแผน
ผล ข้อจำกัด และสิ่งที่ต้องตรวจเพิ่ม

ตัวอย่างการตีความที่ถูกและผิด

กรณี ΔP coil ลด แต่ airflow เพิ่ม

สรุปที่ระมัดระวัง: ภายใต้ fan/damper/filter condition ที่บันทึก ค่า resistance ที่วัดลดและ airflow ที่จุดตัวแทนเพิ่ม สอดคล้องกับการนำสิ่งสะสมออก แต่ต้องดู uncertainty และตัวแปรร่วม

สรุปเกินหลักฐาน: ล้างแล้วประหยัดพลังงาน 20% ตลอดปี

กรณี airflow ไม่เปลี่ยน

ไม่ได้แปลว่างานล้างไม่มีคุณค่า หาก control รักษา airflow เดิม VFD อาจลด speed/power หรือระบบอาจมีข้อจำกัดอื่น ต้องดู objective และค่าที่เกี่ยวข้อง

กรณีอุณหภูมิจ่ายลดลง

ต้องตรวจ entering condition, chilled-water/refrigerant state, valve และ load ก่อนระบุสาเหตุ อากาศภายนอกที่ต่างกันอาจทำให้ค่าดูดีขึ้นโดยไม่เกี่ยวกับ cleaning

ข้อผิดพลาดที่พบบ่อย

วัดก่อนตอน filter เก่า แต่หลังตอน filter ใหม่แล้วให้ผลทั้งหมดกับการล้าง
ใช้ VFD frequency ต่างกันโดยไม่บันทึก
วัด airflow คนละจุดหรือคนละวิธี
อ่านค่าจาก BMS โดยไม่ตรวจ sensor/scale
ถ่ายภาพหลังงานตอนเปียกและเทียบกับก่อนงานตอนแห้ง
ใช้เปอร์เซ็นต์โดยไม่แสดง raw data และหน่วย
วัดครั้งเดียวในระบบที่โหลดเปลี่ยนตลอด
รับรอง IAQ/สุขภาพจากภาพสะอาดหรือ airflow อย่างเดียว

เชื่อมผลวัดกับใบเสนอราคาและตรวจรับ

หากต้องการข้อมูลระดับ B/C ต้องใส่ใน RFQ ตั้งแต่แรก: จุดวัด เครื่องมือ เงื่อนไข shutdown/start-up ระยะเวลา และผู้รับผิดชอบ ไม่ควรขอค่าที่ซับซ้อนหลังผู้รับเหมาตั้งราคาแล้ว อ่าน 8 ปัจจัยที่มีผลต่อราคาล้าง AHU และ ตารางเทียบล้างคอยล์กับล้าง AHU ทั้งเครื่อง เพื่อให้ measurement scope สอดคล้อง cleaning scope

คำถามที่พบบ่อย

วัด airflow ก่อน–หลังอย่างเดียวพอหรือไม่

พอสำหรับคำถามจำกัดบางกรณี แต่ต้องรู้ fan/VAV/damper/filter state หากจะสรุปสาเหตุหรือพลังงานต้องมีข้อมูลเพิ่ม

ใช้ค่าใน BMS แทนเครื่องมือภาคสนามได้หรือไม่

ใช้ trend ได้เมื่อรู้ sensor ตำแหน่ง scaling/calibration และ logic แต่ควรระบุว่าเป็น BMS value ไม่ใช่ค่าตรวจรับอิสระ

ต้องวัดทุก AHU หรือเลือกตัวแทนได้

เลือกตัวแทนได้หากกำหนด sampling logic และเปิดเผยข้อจำกัด เครื่องที่ต่างขนาด section condition หรือ control ไม่ควรถูกเหมารวมโดยไม่มีเหตุผล

ถ้าค่าดีขึ้น รับประกันว่าจะคงอยู่ได้นานแค่ไหน

ขึ้นกับ filtration, source control, moisture, operation และ maintenance ต้องมี baseline/trend และรอบตรวจ ไม่สามารถรับประกันจากผลหลังงานครั้งเดียว

สรุป

การวัดที่ดีต้องตอบคำถามที่กำหนดไว้ ใช้จุด/วิธี/เงื่อนไขเทียบกัน และรายงานตัวแปรร่วม ไม่ใช่เก็บตัวเลขหลายชนิดแล้วเลือกเฉพาะค่าที่ดูดี แยกหลักฐานความสะอาดออกจากสมรรถนะและพลังงานเพื่อให้ตรวจรับอย่างเป็นธรรม

ดู บริการทำความสะอาด AHU หรือ ส่งรหัส AHU จุดวัดและค่าที่ต้องการตัดสินให้ VENTCLEAN Thailand ช่วยจัด measurement scope

แหล่งอ้างอิงหลัก

ตรวจสอบแหล่งอ้างอิงล่าสุดเมื่อ 29 กรกฎาคม 2026 เนื้อหานี้เป็นกรอบวางแผน ไม่แทน TAB/commissioning, energy M&V, คู่มือผู้ผลิต หรือการวิเคราะห์โดยผู้มีคุณสมบัติ
